OSI 7 Layer 및 TCP/IP

1. Introduction to OSI 7 Layer and TCP/IP

1) OSI 7 Layer 및 TCP/IP

TCP/IP	OSI 7 Layer
IETF 국제 인터넷 표준화 기구에서 정의 (Internet Engineering Task Force)	IOS 국제 표준화 기구에서 정의 (International Organization for Standardization)
4계층으로 구분	7계층으로 구분
보통 프로토콜에 해당	보통 교육 등 참조용



2) 계층적 구조의 장점

• TS(Trouble Shooting) 용이

  • 일반적으로 낮은 계층부터 장애 처리
• 데이터의 흐름 이해

  • 통신에 대한 시각적 이해가 가능
  • 하위 계층에 문제가 있으면 상위 계층이 동작 불가





2. Introduction to Encapsulation and De-Encapsulation

1) Introduction to Encapsulation and De-Encapsulation

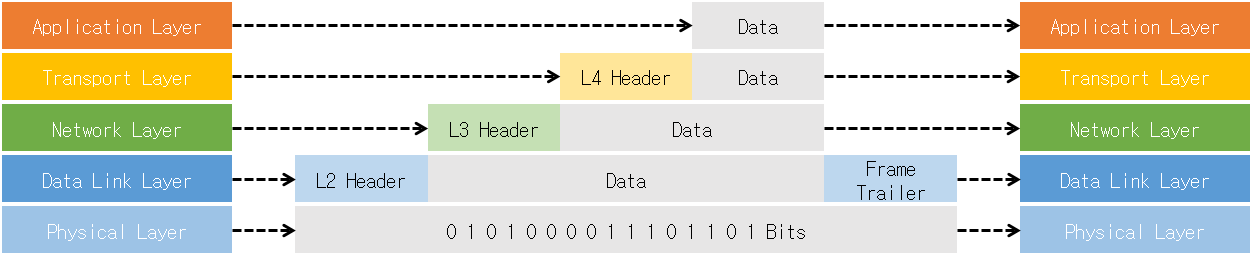

• Encapsulation : 데이터를 송신할 때 각 계층에 맞는 Header를 추가하는 과정
• De-Encapsulation : 데이터를 수신할 때 각 계층에 맞는 Header를 제거하는 과정





3. OSI 7 Layer 기준 계층별 특징

1) Physical Layer(1 계층)

• 물리적 매체를 통해 전기적 신호를 전송
• 데이터 단위 : Bit
• 장비 : Cable, Connector, Repeater, Hub



2) Data Link Layer(2 계층)

• 데이터 전달 방식을 결정
• Ethernet에서는 LLC 및 MAC 계층으로 구성

  • LLC Layer(802.2) : 3 계층과 연결 (Packet → Frame으로 변경)
  • MAC Layer(802.3) : 1 계층과 연결 (Frame → Bit로 변경)
• 데이터 단위 : Frame
• 장비 : Bridge, L2 Switch
• 주소 : MAC(Ethernet), DLCI(Frame-Relay)



3) Network Layer(3 계층)

• 데이터 통신 경로를 결정
• 데이터 단위 : Packet
• 장비 : Router, L3 Switch
• 주소 : IPv4, IPv6



4) Transport Layer(4 계층)

• 데이터 분할 및 조립
• Encapsulation 시 Segment로 만든 후 3 계층으로 이동
• 데이터 단위 : Segment(TCP), Datagram(UDP)
• 장비 : L4 Switch
• 주소 : Port



5) Session Layer(5 계층)

• Application 간 연결을 담당
• 메시지(데이터)를 4 계층으로 전송할 순서 결정
• 데이터 단위 : Message



6) Presentation Layer(6 계층)

• 데이터 압축 및 해제
• 데이터 포맷 형태(확장자)를 결정
• 데이터 단위 : Message



7) Application Layer(7 계층)

• 전문적인 지식이 없어도 서비스 사용 가능
• E-Mail, Telnet, FTP 등 서비스 제공
