Circuit Switching vs Packet Switching

1. Introduction to Circuit Switching

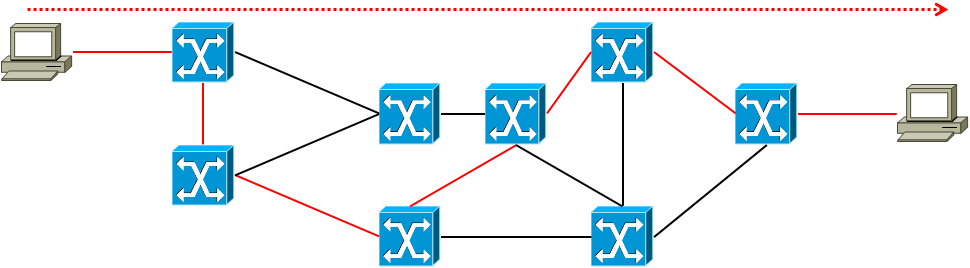

1) Introduction to Circuit Switching

• MSPP, WDM 등 주로 전송장비에서 Circuit Switching 방식을 사용
• 데이터를 분할하여 송신하지 않고 특정 회선 전체를 할당받아 데이터를 송신
• 특정 회선을 독점하기 때문에 속도와 성능이 거의 일정

  • 비교적 Loss와 Delay 등이 적게 발생
• 대표적으로 회선을 분할하는 방식인 FDM과 TDM이 존재

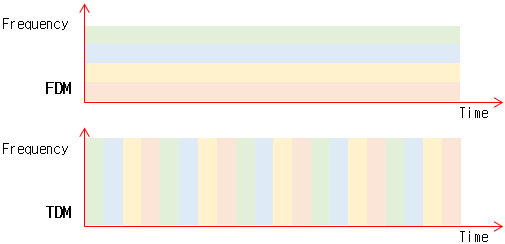

2) Introduction to FDM(Frequency Division Multiplexing)

• 주파수(대역)를 나눠서 공유하는 방식
• 여러 신호가 하나의 Link Bandwidth를 나눠 사용하여 Link Bandwidth를 여러 회선이 동시에 이용하는 방식
• 채널 간 간섭을 막기 위해 보호 대역이 필요하며 이로 인하여 채널의 이용률이 감소



3) Introduction to TDM(Time Division Multiplexing)

• 주파수를 시간 단위로 분할하여 공유하는 방식
• Link Bandwidth를 여러 회선이 공유할 수 있도록 하는 디지털 과정
• Bandwidth를 시간으로 나눠 채널에 할당하여 여러 채널들이 한 전송로를 나눠 사용





2. Introduction to Packet Switching

1) Introduction to Packet Switching

• IP를 사용하는 네트워크 장비는 Packet Switching 방식을 사용
• Data를 Packet 단위로 나눠 전송하는 방식
• Packet에 Header가 추가되어 송신
• 최종 목적지에 도달하기 전 분할 및 결합 과정이 발생
• 전송 과정에서 패킷은 Queue에서 대기하는 기능 추가

  • Delay가 생기며 수용 가능한 Queue의 범위를 초과하면 Loss 발생
