1. Ethernet Auto-Negotiation 1) Introduction to Ethernet Auto-Negotiation연결된 두 장비의 Port Speed, Duplex Mode, Flow Control을 자동으로 맞추어주는 기능IEEE 802.3 표준의 Clause 28(Twisted-Pair), Clause 37(1000 BASE-X)에 대하여 규정 Auto-Negotiation On일 경우, 포트가 지원하는 정보가 담겨있는 Link Pulse를 전송하여 Negotiation을 진행 이기종 간 Auto-Negotiation이 정상적으로 안 되는 경우에는 수동으로 직접 설정하여 운영 두 장비의 포트가 Auto-Negotiation으로 설정되어 있으면 두 포트가 모두 지원이 가능한 설정 중에..

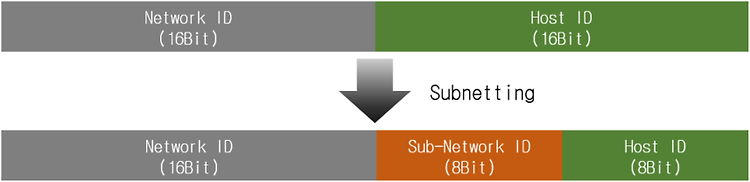

1. Subnetting vs Supernetting 1) SubnettingIP 낭비를 방지하기 위하여 하나의 네트워크를 여러 네트워크로 분리하는 것 Subnetting을 하여 분리된 각 Network를 Subnet이라 명칭 2) Supernetting작은 네트워크를 하나의 네트워크로 합치는 것 여러 경로를 하나의 경로로 축약  2. FLSM vs VLSM 1) FLSM(Fixed-Length Subnet Mask)하나의 네트워크를 동일한 Subnet Mask로 Subnetting 하는 것 2) FLSM 계산 방법 예시 192.168.32.0/24를 25개의 Host가 있는 Network로 Subnettng 네트워크 수가 기준일 때는 왼쪽부터, 호스트 수가 기준일 때는 오른쪽부터 계산 25개의 Host..

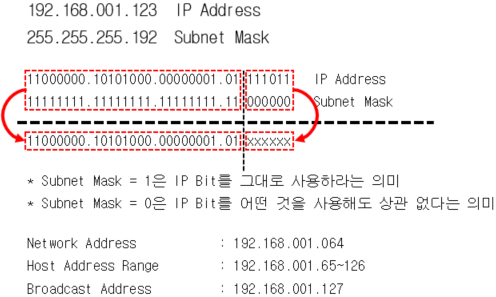

1. Subnet Mask 1) Subnet Mask네트워크에서 'Mask'라는 단어가 나오면 '가린다'라는 의미로 해석하는 것이 이해하기에 용이 IP Address와 AND 연산을 통해 Network-ID, Host IP Address Range, Broadcast-ID를 구분하는 역할 Network-ID가 동일해도 Broadcast-ID가 상이하면 다른 네트워크에 속한 것 2진수로 표시할 때, '0' 오른쪽에 '1' 사용 불가 ex) 1111 1111 . 1111 1111 . 1111 1101 . 0000 0000 → 사용 불가능 ex) 1111 1111 . 1111 1111 . 1111 1111 . 0000 0000 → 사용 가능 2개의 IP를 사용할 때, /30을 사용하면 2개의 IP 낭비가 발생..

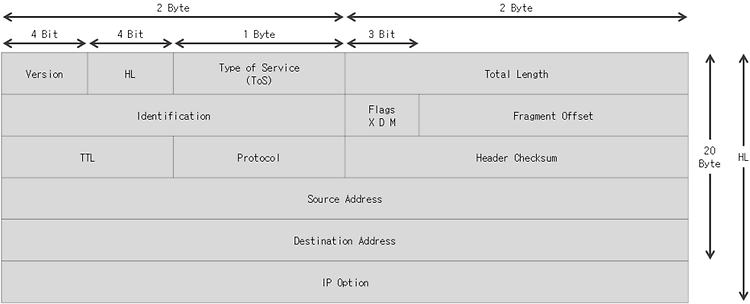

1. IPv4 Header1) IPv4 Header(1) Version IP Version을 표시 (2) HL(Header Length)옵션을 포함한 Header Total Length (3) ToS(Type of Service)트래픽 우선순위를 결정DSCP와 ECN으로 구분  (4) Total Length IP Packet의 Total Length'L3 Header + Data'의 Length를 의미 (5) Identification분할된 데이터가 목적지에 도착했을 때 해당 Field를 이용하여 원래 같은 데이터 조각인지 구분 가능 패킷을 전송하는 장비가 분할된 패킷에 ID를 부여하여 원래 하나의 패킷이었다는 것을 표시 (6) IP Flag X bit 현재 미사용 D bit (Do not Fragmen..

1. Introduction to IPv4 1) Introduction to IPv4Network Layer의 식별자로 사용 Subnet Mask를 같이 사용하여 Network ID, Host IP Address Range, Broadcast ID를 구분 가능  2. Public IP(공인 IP) vs Private IP(사설 IP) 1) Public IP(공인 IP)세계적으로 중복되지 않는 고유 식별 번호 인터넷에서 외부로 공개된 IP IP 할당 과정 : ICANN → APNIC(아시아 태평양 지역) → KRNIC → ISP → 개인  2) Private IP(사설 IP)Public IP 수의 부족으로 Private IP가 생성 내부적으로 임의로 통신하기 위해 Private IP 적용 내부적으로 사용하..

Network Interface Type에 Non-Broadcast도 있지만 현재 거의 사용하지 않으므로 Non-Broadcast에 대한 설명은 생략1. Network Interface Type 1) Point-to-Point1:1 통신 방법 하나의 Interface를 통해 하나의 장비와 연결 목적지 주소를 Broadcast, Multicast, Unicast 중 어떤 것을 사용하여도 상관없음 2) Broadcast Multi-accessBroadcast : D-MAC이 Broadcast인 Frame을 전송할 때 동일 네트워크에 있는 모든 장비에게 도달할 수 있는 환경 Multi-Access : 하나의 Interface를 통해 다수의 장비와 연결

1. Ethernet Header 1) Ethernet II(DIX II) Frame Header요즘 가장 많이 사용하는 Ethernet Header(1) Preamble송수신 측 간의 송수신 속도를 일치시키기 위한 Bit Synchronization (2) Type / Length0x0600 이하 값이면 'Length'로 사용되며 'LLC Frame'의 길이를 의미0x0600 초과 값이면 'Ether Type'으로 사용되며 상위 프로토콜 종류를 의미0x0800 : IPv40x0806 : ARP0x8100 : 802.1Q(dot1Q)'Ether Type'은 IEEE에서 정의한 값을 사용'Ether Type'은 Length 값과 중복되지 않도록 설계 (3) DataL3 Header, L4 Header, D..

1. Introduction to Ethernet 1) Introduction to EthernetEthernet 프로토콜은 'MAC'이라는 주소(식별자)를 사용 CSMA/CD 방식을 기반으로 동작 버스형 토폴로지를 사용 장점 : 트래픽 제어 간단, 비용 저렴, 확장 용이 단점 : TS가 복잡, 병목현상 가능성 존재 2) MAC(Media Access Control)IEEE 802에 속해있는 Ethernet, Wi-Fi, Bluetooth 등에서 통신을 위한 Data-Link Layer의 주소(식별자)로 사용 Data Link Layer 기반의 통신을 하기 위해 설계가 되었으므로 동일 Broadcast Domain 내에서만 유일하게 존재하면 통신 가능 6byte(48bit)로 'EUI 48'형태로 규격화..

1. Introduction to OSI 7 Layer and TCP/IP1) OSI 7 Layer 및 TCP/IPTCP/IPOSI 7 LayerIETF 국제 인터넷 표준화 기구에서 정의 (Internet Engineering Task Force)IOS 국제 표준화 기구에서 정의 (International Organization for Standardization)4계층으로 구분7계층으로 구분보통 프로토콜에 해당보통 교육 등 참조용 2) 계층적 구조의 장점 TS(Trouble Shooting) 용이 일반적으로 낮은 계층부터 장애 처리 데이터의 흐름 이해 통신에 대한 시각적 이해가 가능 하위 계층에 문제가 있으면 상위 계층이 동작 불가  2. Introduction to Encapsulation and D..

1. Introduction to Circuit Switching1) Introduction to Circuit SwitchingMSPP, WDM 등 주로 전송장비에서 Circuit Switching 방식을 사용 데이터를 분할하여 송신하지 않고 특정 회선 전체를 할당받아 데이터를 송신 특정 회선을 독점하기 때문에 속도와 성능이 거의 일정 비교적 Loss와 Delay 등이 적게 발생 대표적으로 회선을 분할하는 방식인 FDM과 TDM이 존재 2) Introduction to FDM(Frequency Division Multiplexing)주파수(대역)를 나눠서 공유하는 방식 여러 신호가 하나의 Link Bandwidth를 나눠 사용하여 Link Bandwidth를 여러 회선이 동시에 이용하는 방식 채널 간 ..
