1. Native VLAN Configuration 구성도

1) Native VLAN Configuration 구성도



2) 테스트 장비

  • Emulator : EVE-NG
  • OS : Juniper vMX 18.2R1.9





2. Native VLAN Configuration

1) 서로 다른 Switch 간 동일 Native VLAN 통신

(1) 서로 다른 Switch 간 동일 Native VLAN 통신 Configuration

< SW1 : VLAN 10 생성 >
set bridge-domains VLAN10 description VLAN10
set bridge-domains VLAN10 vlan-id 10

< SW1 : ge-0/0/0 Trunk Mode 설정 >
set interfaces ge-0/0/0 description SW2
set interfaces ge-0/0/0 native-vlan-id 10
set interfaces ge-0/0/0 unit 0 family bridge interface-mode trunk
set interfaces ge-0/0/0 unit 0 family bridge vlan-id-list 10

< SW1 : ge-0/0/1 Access Mode 설정 >
set interfaces ge-0/0/1 description PC1
set interfaces ge-0/0/1 unit 0 family bridge interface-mode access
set interfaces ge-0/0/1 unit 0 family bridge vlan-id 10
< SW2 : VLAN 10 생성 >
set bridge-domains VLAN10 description VLAN10
set bridge-domains VLAN10 vlan-id 10

< SW2 : ge-0/0/0 Trunk Mode 설정 >
set interfaces ge-0/0/0 description SW1
set interfaces ge-0/0/0 native-vlan-id 10
set interfaces ge-0/0/0 unit 0 family bridge interface-mode trunk
set interfaces ge-0/0/0 unit 0 family bridge vlan-id-list 10

< SW2 : ge-0/0/1 Access Mode 설정 >
set interfaces ge-0/0/1 description PC2
set interfaces ge-0/0/1 unit 0 family bridge interface-mode access
set interfaces ge-0/0/1 unit 0 family bridge vlan-id 10
root@SW1> show bridge domain

Routing instance        Bridge domain            VLAN ID     Interfaces
default-switch          VLAN10                   10
                                                             ge-0/0/0.0
                                                             ge-0/0/1.0
root@SW2> show bridge domain

Routing instance        Bridge domain            VLAN ID     Interfaces
default-switch          VLAN10                   10
                                                             ge-0/0/0.0
                                                             ge-0/0/1.0

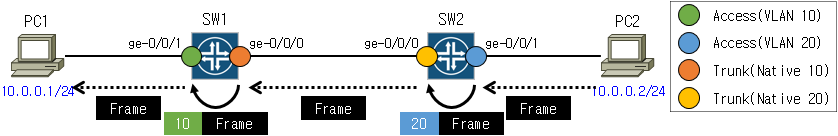

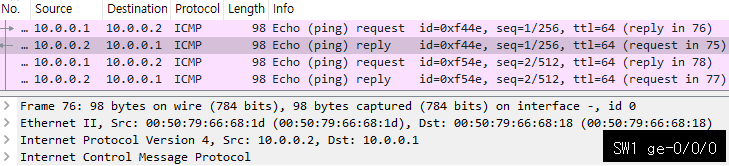

(2) 서로 다른 Switch 간 동일 Native VLAN 통신 확인

  • SW1의 Access Mode인 포트로 Import할 때, ge-0/0/1에 설정한 10번 Tag를 Frame에 추가
  • SW1의 Trunk Mode인 포트로 Export할 때, ge-0/0/0에 설정한 Native VLAN Tag가 Frame에 존재하면 Tag를 제거
  • SW2의 Trunk Mode인 포트로 Import할 때, VLAN Tag가 Frame에 없으면 Native VLAN Tag를 추가
  • SW2의 Access Mode인 포트로 Export할 때, ge-0/0/1에 설정한 10번 Tag를 Frame에서 제거



  • SW2의 Access Mode인 포트로 Import할 때, ge-0/0/1에 설정한 10번 Tag를 Frame에 추가
  • SW2의 Trunk Mode인 포트로 Export할 때, ge-0/0/0에 설정한 Native VLAN Tag가 Frame에 존재하면 Tag를 제거
  • SW1의 Trunk Mode인 포트로 Import할 때, VLAN Tag가 Frame에 없으면 Native VLAN Tag를 추가
  • SW1의 Access Mode인 포트로 Export할 때, ge-0/0/1에 설정한 10번 Tag를 Frame에서 제거

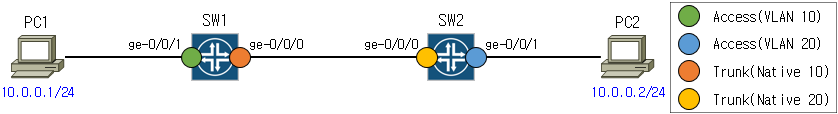

2) 서로 다른 Switch 간 다른 Native VLAN 통신 ①

(1) 서로 다른 Switch 간 다른 Native VLAN 통신 ① Configuration

< SW1 : VLAN 10 생성 >
set bridge-domains VLAN10 description VLAN10
set bridge-domains VLAN10 vlan-id 10

< SW1 : VLAN 20 생성 >
set bridge-domains VLAN20 description VLAN20
set bridge-domains VLAN20 vlan-id 20

< SW1 : ge-0/0/0 Trunk Mode 설정 >
set interfaces ge-0/0/0 description SW2
set interfaces ge-0/0/0 native-vlan-id 10
set interfaces ge-0/0/0 unit 0 family bridge interface-mode trunk
set interfaces ge-0/0/0 unit 0 family bridge vlan-id-list 10
set interfaces ge-0/0/0 unit 0 family bridge vlan-id-list 20

< SW1 : ge-0/0/1 Access Mode 설정 >
set interfaces ge-0/0/1 description PC1
set interfaces ge-0/0/1 unit 0 family bridge interface-mode access
set interfaces ge-0/0/1 unit 0 family bridge vlan-id 10
< SW2 : VLAN 10 생성 >
set bridge-domains VLAN10 description VLAN10
set bridge-domains VLAN10 vlan-id 10

< SW2 : VLAN 20 생성 >
set bridge-domains VLAN20 description VLAN20
set bridge-domains VLAN20 vlan-id 20

< SW2 : ge-0/0/0 Trunk Mode 설정 >
set interfaces ge-0/0/0 description SW1
set interfaces ge-0/0/0 native-vlan-id 20
set interfaces ge-0/0/0 unit 0 family bridge interface-mode trunk
set interfaces ge-0/0/0 unit 0 family bridge vlan-id-list 10
set interfaces ge-0/0/0 unit 0 family bridge vlan-id-list 20

< SW2 : ge-0/0/1 Access Mode 설정 >
set interfaces ge-0/0/1 description PC2
set interfaces ge-0/0/1 unit 0 family bridge interface-mode access
set interfaces ge-0/0/1 unit 0 family bridge vlan-id 20
root@SW1> show bridge domain

Routing instance        Bridge domain            VLAN ID     Interfaces
default-switch          VLAN10                   10
                                                             ge-0/0/0.0
                                                             ge-0/0/1.0
default-switch          VLAN20                   20
                                                             ge-0/0/0.0
root@SW2> show bridge domain

Routing instance        Bridge domain            VLAN ID     Interfaces
default-switch          VLAN10                   10
                                                             ge-0/0/0.0
default-switch          VLAN20                   20
                                                             ge-0/0/0.0
                                                             ge-0/0/1.0

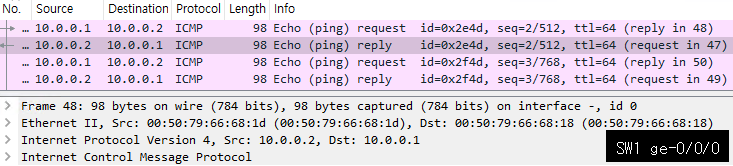

(2) 서로 다른 Switch 간 다른 Native VLAN 통신 ① 확인

  • SW1의 Access Mode인 포트로 Import할 때, ge-0/0/1에 설정한 10번 Tag를 Frame에 추가
  • SW1의 Trunk Mode인 포트로 Export할 때, ge-0/0/0에 설정한 Native VLAN Tag가 Frame에 존재하면 Tag를 제거
  • SW2의 Trunk Mode인 포트로 Import할 때, VLAN Tag가 Frame에 없으면 Native VLAN Tag를 추가
  • SW2의 Access Mode인 포트로 Export할 때, ge-0/0/1에 설정한 20번 Tag를 Frame에서 제거



  • SW2의 Access Mode인 포트로 Import할 때, ge-0/0/1에 설정한 20번 Tag를 Frame에 추가
  • SW2의 Trunk Mode인 포트로 Export할 때, ge-0/0/0에 설정한 Native VLAN Tag가 Frame에 존재하면 Tag를 제거
  • SW1의 Trunk Mode인 포트로 Import할 때, VLAN Tag가 Frame에 없으면 Native VLAN Tag를 추가
  • SW1의 Access Mode인 포트로 Export할 때, ge-0/0/1에 설정한 10번 Tag를 Frame에서 제거

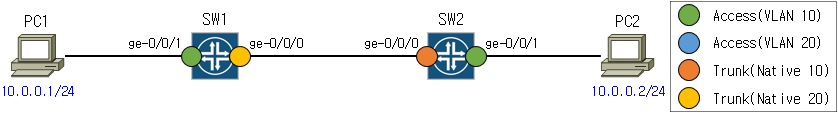

3) 서로 다른 Switch 간 다른 Native VLAN 통신 ②

(1) 서로 다른 Switch 간 다른 Native VLAN 통신 ② Configuration

< SW1 : VLAN 10 생성 >
set bridge-domains VLAN10 description VLAN10
set bridge-domains VLAN10 vlan-id 10

< SW1 : VLAN 20 생성 >
set bridge-domains VLAN20 description VLAN20
set bridge-domains VLAN20 vlan-id 20

< SW1 : ge-0/0/0 Trunk Mode 설정 >
set interfaces ge-0/0/0 description SW2
set interfaces ge-0/0/0 native-vlan-id 20
set interfaces ge-0/0/0 unit 0 family bridge interface-mode trunk
set interfaces ge-0/0/0 unit 0 family bridge vlan-id-list 10
set interfaces ge-0/0/0 unit 0 family bridge vlan-id-list 20

< SW1 : ge-0/0/1 Access Mode 설정 >
set interfaces ge-0/0/1 description PC1
set interfaces ge-0/0/1 unit 0 family bridge interface-mode access
set interfaces ge-0/0/1 unit 0 family bridge vlan-id 10
< SW2 : VLAN 10 생성 >
set bridge-domains VLAN10 description VLAN10
set bridge-domains VLAN10 vlan-id 10

< SW2 : VLAN 20 생성 >
set bridge-domains VLAN20 description VLAN20
set bridge-domains VLAN20 vlan-id 20

< SW2 : ge-0/0/0 Trunk Mode 설정 >
set interfaces ge-0/0/0 description SW1
set interfaces ge-0/0/0 native-vlan-id 10
set interfaces ge-0/0/0 unit 0 family bridge interface-mode trunk
set interfaces ge-0/0/0 unit 0 family bridge vlan-id-list 10
set interfaces ge-0/0/0 unit 0 family bridge vlan-id-list 20

< SW2 : ge-0/0/1 Access Mode 설정 >
set interfaces ge-0/0/1 description PC2
set interfaces ge-0/0/1 unit 0 family bridge interface-mode access
set interfaces ge-0/0/1 unit 0 family bridge vlan-id 10
root@SW1> show bridge domain

Routing instance        Bridge domain            VLAN ID     Interfaces
default-switch          VLAN10                   10
                                                             ge-0/0/0.0
                                                             ge-0/0/1.0
default-switch          VLAN20                   20
                                                             ge-0/0/0.0
root@SW2> show bridge domain

Routing instance        Bridge domain            VLAN ID     Interfaces
default-switch          VLAN10                   10
                                                             ge-0/0/0.0
                                                             ge-0/0/1.0
default-switch          VLAN20                   20
                                                             ge-0/0/0.0



(2) 서로 다른 Switch 간 다른 Native VLAN 통신 ② 확인

  • SW1의 Access Mode인 포트로 Import할 때, ge-0/0/1에 설정한 10번 Tag를 Frame에 추가
  • SW1의 Trunk Mode인 포트로 Export할 때, ge-0/0/0에 설정한 10번 Tag가 Frame에 존재하므로 Tag 유지
  • SW2의 Trunk Mode인 포트로 Import할 때, ge-0/0/0에 설정한 Native VLAN Tag가 Frame에 있으면 Tag를 유지
  • SW2의 Access Mode인 포트로 Export할 때, ge-0/0/1에 설정한 10번 Tag를 Frame에서 제거



  • SW2의 Access Mode인 포트로 Import할 때, ge-0/0/1에 설정한 10번 Tag를 Frame에 추가
  • SW2의 Trunk Mode인 포트로 Export할 때, ge-0/0/0에 설정한 Native VLAN Tag가 Frame에 존재하면 Tag를 제거
  • SW1의 Trunk Mode인 포트로 Import할 때, VLAN Tag가 Frame에 없으면 Native VLAN Tag를 추가
  • SW1의 Access Mode인 포트로 Export할 때, ge-0/0/1에 설정한 10번 Tag가 Frame에 없으므로 Frame의 Tag를 제거하지 못하여 PC1향 포트로 Export 불가
