LSA Flooding Type in OSPF Domain

1. OSPF Area Type 별 존재할 수 있는 LSA Type

LSA type	1	2	3	3(D)	4	5	7	7(D)
normal	O	O	O		O	O
stub	O	O	O	O
totally stub	O	O		O
NSSA	O	O	O				O	O
totally NSSA	O	O		O			O

• LSDB는 area 별로 따로 동작하며 관리
• NSSA에서 default-route는 LSA type 7으로 전달





2. LSA Flooding Type in OSPF Domain

1) LSA Type 1, 2 Flooding

• LSA type 1은 모든 OSPF 인터페이스에서 생성
• LSA type 2는 DR 인터페이스에서 생성
• broadcast(multi-access) 환경에서 DRother는 DR 및 BDR을 통해 LSAs를 수신

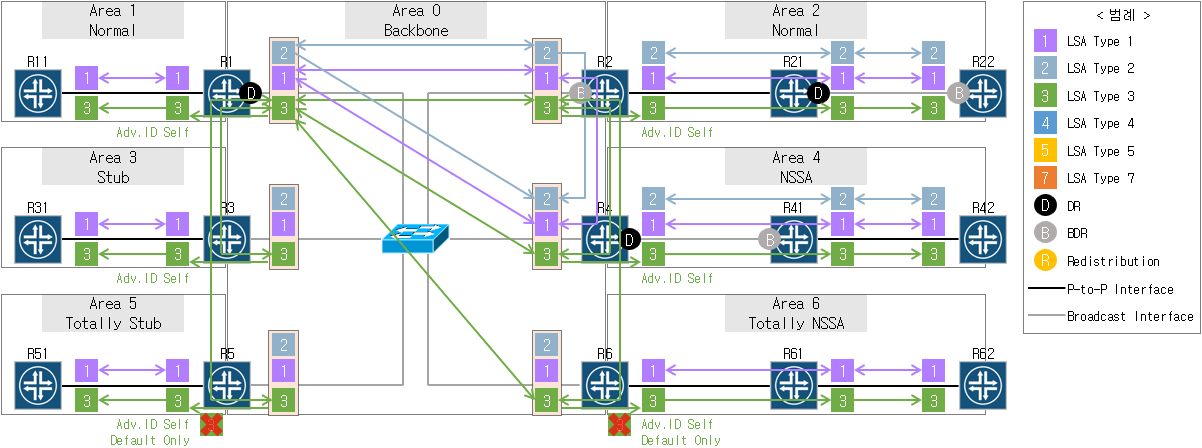

• 위 그림은 예시로 area 0에서 R4가 DR/BDR을 통해 LSAs를 송수신하는 것을 표현



2) LSA Type 3 Flooding

• ABR은 LSA type 1, type 2, type 3을 다른 area에게 advertising router 정보를 local로 변경한 LSAtype 3으로 summary하여 전달
• stub area인 area 3 내부로 LSA type 3인 default-route를 전달
• NSSA인 area 4 내부로 LSA type 7인 default-route를 전달



3) LSA Type 4, 5 Flooding

• ASBR에서 재분배하여 LSA type 5를 전달
• LSA type 5는 정보가 변경되지 않고 foreign area로 전달
• ASBR과 다른 area에 있는 라우터들은 LSA type 5를 전달하기 시작한 라우터의 위치를 모르므로 이를 해결하기 위해 ABR이 LSA type 4를 전달



4) LSA Type 4, 7 Flooding

• NSSA ASBR에서 재분배하여 LSA type 7을 전달
• NSSA ABR에서 다른 area로 external network 정보를 전달할 때 LSA type 7 → type 5로 변경하며 advertising router를 local로 변경하여 전달
• LSA type 5를 생성한 라우터가 있는 area는 LSA type 1 정보로 LSA type 5를 전달하기 시작한 라우터의 위치를 파악할 수 있으므로 LSA type 4 미생성
