Introduction to PAGP

• 일반적으로 Cisco도 PAGP 대신 LACP를 사용하므로 PAGP 정의만 간략하게 정리하고 넘어갈 계획



1. Introduction to PAGP(Port Aggregation Protocol)

1) Introduction to PAGP(Port Aggregation Protocol)

• Cisco 전용 Link Aggregation 프로토콜
• Multicast Address : 01-00-0C-CC-CC-CC
• 각 Link Aggregation Group에 최대 8개의 인터페이스 할당이 가능하며 최대 8개의 인터페이스 사용 가능



2) PAGP Mode

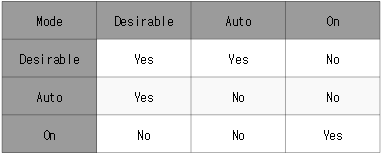

Mode	Desirable	Auto	On
Desirable	Yes	Yes	No
Auto	Yes	No	No
On	No	No	Yes

• Desirable Mode가 먼저 PAGP를 전송
• Auto Mode는 PAGP를 먼저 전송하지 않고 PAGP 수신 시, 전송
• On Mode는 Link Aggregation 프로토콜을 송수신하지 않고 다른 장비와 Negotiation을 하지 않으며 항상 Bundling을 생성
• 양쪽이 Auto Mode이거나 한쪽이 On Mode이면 Link Aggregation 사용 불가
