Introduction to LACP

1. Introduction to LACP

1) Introduction to LACP(Link Aggregation Control Protocol)

구분	LACP	PAGP
Standard	Standard	Cisco
Year of Introduction	2000(802.3ad) → 2008(802.1ax)  → 2014(802.1ax) → 2020(802.1ax)	1990s
Multicast	01:80:C2:00:00:02	01:00:0c:CC:CC:CC
Mode	Active, Passive	Desirable, Auto
Max member per Group	16	8
Max Used Link per Group	8	8

• 표준 Link Aggregation 프로토콜
• IEEE 802.3ad 표준의 하위 구성 요소
• Increases Bandwidth, Load Balancing, Link Redundancy, Provides Link Efficiency을 하는 것은 LACP가 아닌 Link Aggregation의 자체 역할
• Hashing Alogorithm을 계산하고 트래픽을 전송하는 데 영향을 미치지 않음
• 일반적으로 장치 간에 올바르게 연결되어 있는지 확인하는 목적으로 사용
• 한 그룹에 최대 16개의 인터페이스를 설정할 수 있으며 최대 8개의 인터페이스 사용 가능
• Hashing 알고리즘 결괏값의 끝 3개의 bit로만 Load Balancing하여 최대 8개만 사용 가능



2) LAGP Mode

Mode	Active	Passive	On
Active	Yes	Yes	No
Passive	Yes	No	No
On	No	No	Yes

• Active Mode는 LACP PDU를 먼저 전송
• Passive Mode는 LACP PDU를 먼저 전송하지 않고 LACP PDU 수신 시, 전송
• On Mode는 Link Aggregation 프로토콜을 송수신하지 않고 다른 장비와 Negotiation을 하지 않으며 항상 Bundling을 생성
• 양쪽이 Passive Mode이거나 한쪽이 On Mode이면 Link Aggregation 사용 불가





2. Link Aggregation Protocol 필요성

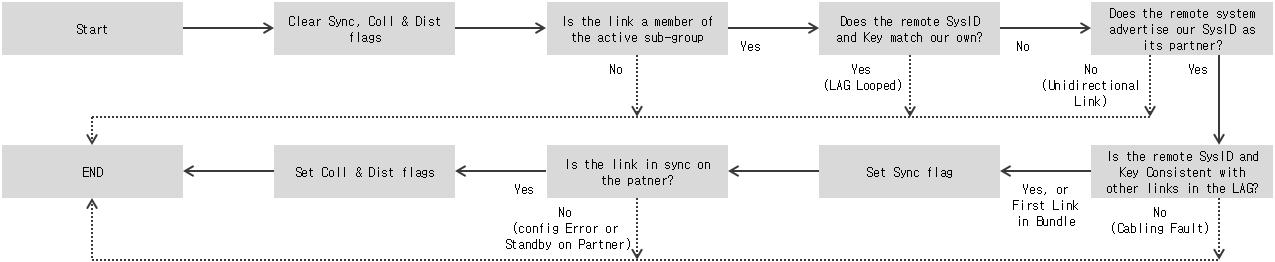

• LACP를 사용하는 경우, Link Aggregation의 동일 Member의 모든 Partner 정보는 System-ID와 Key 값이 동일해야 정상 동작 가능

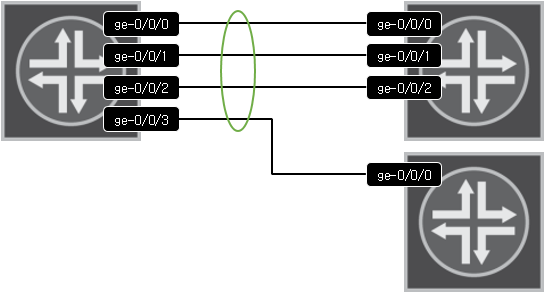

(1) Link Aggregation Without LACP

• 관리자가 Link Aggregation의 Link를 다른 장비에 잘못 연결해도 Link Aggregation이 정상 동작하며 트래픽을 Hashing Alogorithm 결과에 따라 Load Balancing하여 전송

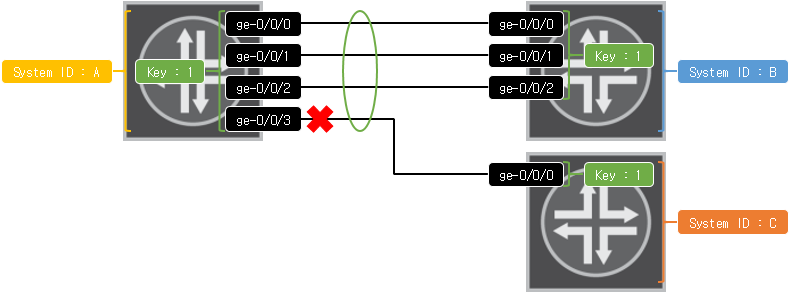

(2) Link Aggregation With LACP

• 관리자가 Link Aggregation의 Link를 다른 장비에 잘못 연결할 경우, Partner의 System-ID가 다르므로 모든 인터페이스가 Link Aggregation의 Member에서 정상 동작이 불가능
