SVI Configuration(Cisco IOL)

1. SVI(Switched Virtual Interface) Configuration 구성도

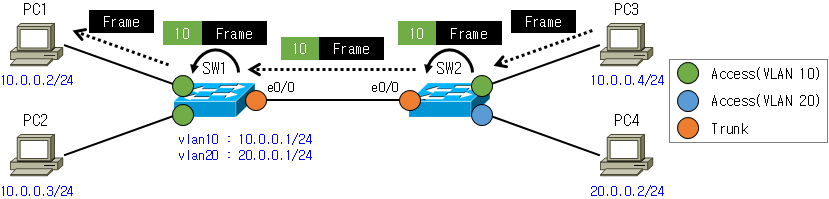

1) SVI(Switched Virtual Interface) Configuration 구성도



2) 테스트 장비

• Emulator : EVE-NG
• OS : Cisco IOL I86BI_LINUXL2-ADVENTERPRISEK9-M, Version 15.1c





2. SVI(Switched Virtual Interface) Configuration

1) SVI(Switched Virtual Interface) Configuration

< SW1 : VLAN 10 생성 >
SW1(config)#vlan 10
SW1(config-vlan)#name VLAN10

< SW1 : VLAN 20 생성 >
SW1(config)#vlan 20
SW1(config-vlan)#name VLAN20

< SW1 : SVI VLAN 10 설정 >
SW1(config)#interface vlan 10
SW1(config-if)#ip address 10.0.0.1 255.255.255.0
SW1(config-if)#no shutdown

< SW1 : SVI VLAN 20 설정 >
SW1(config)#interface vlan 20
SW1(config-if)#ip address 20.0.0.1 255.255.255.0
SW1(config-if)#no shutdown

< SW1 : e0/0 Trunk Mode 설정 >
SW1(config)#interface e0/0
SW1(config-if)#switchport trunk encapsulation dot1q
SW1(config-if)#switchport mode trunk
SW1(config-if)#switchport trunk allowed vlan 10,20

< SW1 : e0/1 Access Mode 설정 >
SW1(config)#interface e0/1
SW1(config-if)#switchport mode access
SW1(config-if)#switchport access vlan 10

< SW1 : e0/2 Access Mode 설정 >
SW1(config)#interface e0/2
SW1(config-if)#switchport mode access
SW1(config-if)#switchport access vlan 10

< SW2 : VLAN 10 생성 >
SW2(config)#vlan 10
SW2(config-vlan)#name VLAN10

< SW2 : VLAN 20 생성 >
SW2(config)#vlan 20
SW2(config-vlan)#name VLAN20

< SW2 : e0/0 Trunk Mode 설정 >
SW2(config)#interface e0/0
SW2(config-if)#switchport trunk encapsulation dot1q
SW2(config-if)#switchport mode trunk
SW2(config-if)#switchport trunk allowed vlan 10,20

< SW2 : e0/1 Access Mode 설정 >
SW2(config)#interface e0/1
SW2(config-if)#switchport mode access
SW2(config-if)#switchport access vlan 10

< SW2 : e0/2 Access Mode 설정 >
SW2(config)#interface e0/2
SW2(config-if)#switchport mode access
SW2(config-if)#switchport access vlan 20



SW1#show vlan

VLAN Name                             Status    Ports
---- -------------------------------- --------- -------------------------------
1    default                          active    Et0/3
10   VLAN10                           active    Et0/1, Et0/2
20   VLAN20                           active
~~~ 생략 ~~~

SW2#show vlan

VLAN Name                             Status    Ports
---- -------------------------------- --------- -------------------------------
1    default                          active    Et0/3
10   VLAN10                           active    Et0/1
20   VLAN20                           active    Et0/2
~~~ 생략 ~~~

SW1#show interfaces trunk

Port        Mode             Encapsulation  Status        Native vlan
Et0/0       on               802.1q         trunking      1

Port        Vlans allowed on trunk
Et0/0       10,20

Port        Vlans allowed and active in management domain
Et0/0       10,20

Port        Vlans in spanning tree forwarding state and not pruned
Et0/0       10,20

SW2#show interfaces trunk

Port        Mode             Encapsulation  Status        Native vlan
Et0/0       on               802.1q         trunking      1

Port        Vlans allowed on trunk
Et0/0       10,20

Port        Vlans allowed and active in management domain
Et0/0       10,20

Port        Vlans in spanning tree forwarding state and not pruned
Et0/0       10,20



SW1#show ip route | begin Gateway
Gateway of last resort is not set

      10.0.0.0/8 is variably subnetted, 2 subnets, 2 masks
C        10.0.0.0/24 is directly connected, Vlan10
L        10.0.0.1/32 is directly connected, Vlan10
      20.0.0.0/8 is variably subnetted, 2 subnets, 2 masks
C        20.0.0.0/24 is directly connected, Vlan20
L        20.0.0.1/32 is directly connected, Vlan20

SW1#show mac address-table
          Mac Address Table
-------------------------------------------

Vlan    Mac Address       Type        Ports
----    -----------       --------    -----
  10    0050.7966.6849    DYNAMIC     Et0/0
  10    0050.7966.684a    DYNAMIC     Et0/1
  10    0050.7966.684f    DYNAMIC     Et0/2
  20    0050.7966.684e    DYNAMIC     Et0/0
Total Mac Addresses for this criterion: 4



2) 동일 Switch에서 동일 VLAN 통신 확인

• SW1의 Access Mode인 포트로 Import할 때, e0/1에 설정한 10번 Tag를 Frame에 추가
• SW1의 Access Mode인 포트로 Export할 때, e0/2에 설정한 10번 Tag를 Frame에서 제거



• SW1의 Access Mode인 포트로 Import할 때, e0/2에 설정한 10번 Tag를 Frame에 추가
• SW1의 Access Mode인 포트로 Export할 때, e0/1에 설정한 10번 Tag를 Frame에서 제거

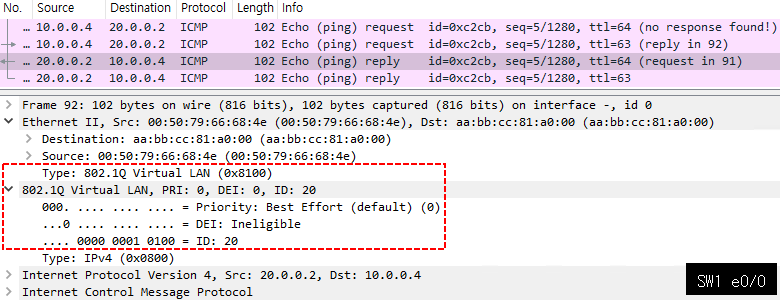

3) 동일 Switch에서 다른 VLAN 통신 확인

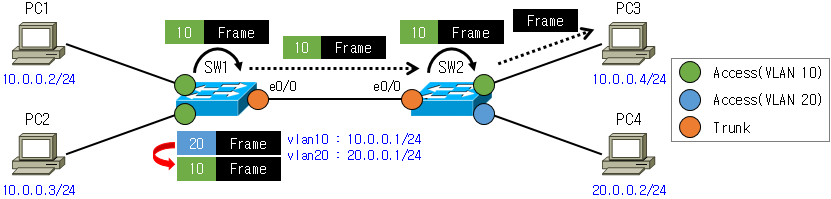

• SW2의 Access Mode인 포트로 Import할 때, e0/1에 설정한 10번 Tag를 Frame에 추가

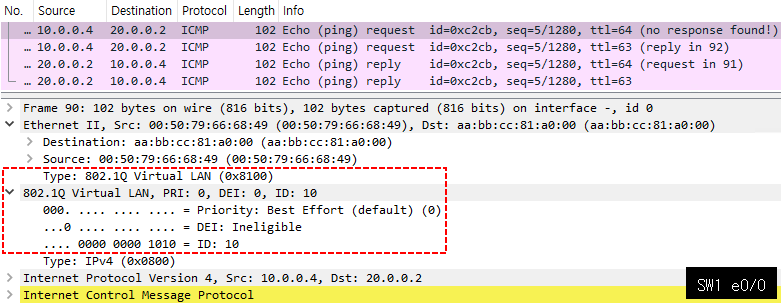

• SW2의 Trunk Mode인 포트로 Export할 때, e0/0에 설정한 10번 Tag가 Frame에 존재하므로 Tag 유지
• SW1의 Trunk Mode인 포트로 Import할 때, e0/0에 설정한 10번 Tag가 Frame에 존재하므로 Tag 유지

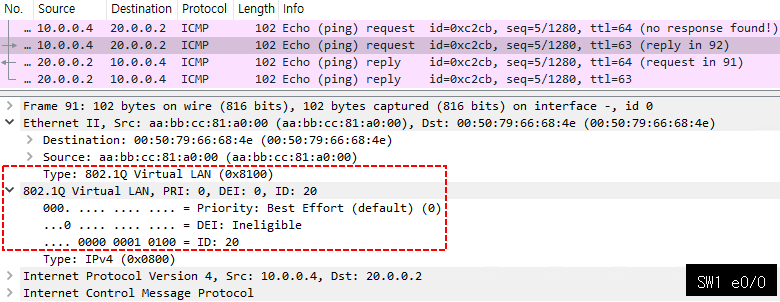

• SW1은 Frame에 존재하는 10번 Tag가 설정된 SVI가 있는지 확인하고 D-IP가 본인 SVI가 아님을 확인하고 라우팅 테이블에서 Longest Match Rule에 의해 매칭되는 Next-Hop인 VLAN 20 Interface 방향으로 VLAN 20 Interface에 설정한 20번 Tag를 추가하여 전송하고 FDB Table을 참고하여 전송



• SW1의 Trunk Mode인 포트로 Export할 때, e0/0에 설정한 20번 Tag가 Frame에 존재하므로 Tag 유지
• SW2의 Trunk Mode인 포트로 Import할 때, e0/0에 설정한 20번 Tag가 Frame에 존재하므로 Tag 유지
• SW2의 Access Mode인 포트로 Export할 때, e0/2에 설정한 20번 Tag를 Frame에서 제거

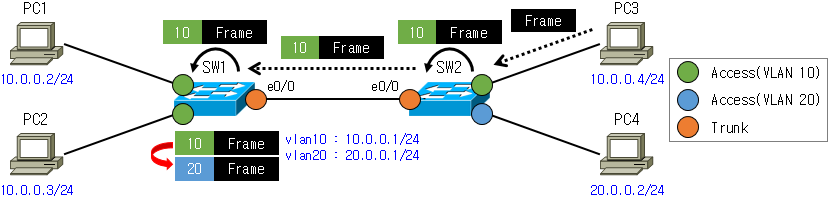

• SW2의 Access Mode인 포트로 Import할 때, e0/2에 설정한 20번 Tag를 Frame에 추가
• SW2의 Trunk Mode인 포트로 Export할 때, e0/0에 설정한 20번 Tag가 Frame에 존재하므로 Tag 유지
• SW1의 Trunk Mode인 포트로 Import할 때, e0/0에 설정한 20번 Tag가 Frame에 존재하므로 Tag 유지

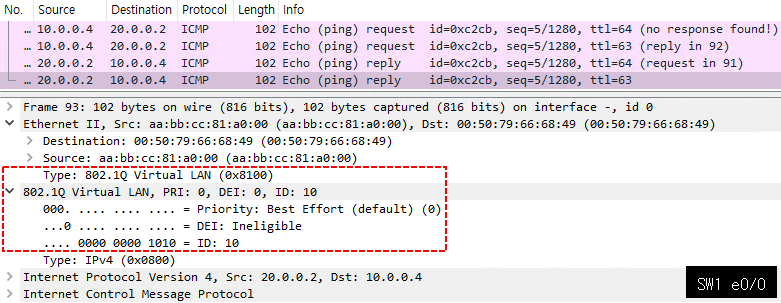

• SW1은 Frame에 존재하는 20번 Tag가 설정된 SVI가 있는지 확인하고 D-IP가 본인 SVI가 아님을 확인하고 라우팅 테이블에서 Longest Match Rule에 의해 매칭되는 Next-Hop인 VLAN 10 Interface 방향으로 VLAN 10 Interface에 설정한 10번 Tag를 추가하여 전송하고 FDB Table을 참고하여 전송



• SW1의 Trunk Mode인 포트로 Export할 때, e0/0에 설정한 10번 Tag가 Frame에 존재하므로 Tag 유지
• SW2의 Trunk Mode인 포트로 Import할 때, e0/0에 설정한 10번 Tag가 Frame에 존재하므로 Tag 유지
• SW2의 Access Mode인 포트로 Export할 때, e0/1에 설정한 10번 Tag를 Frame에서 제거

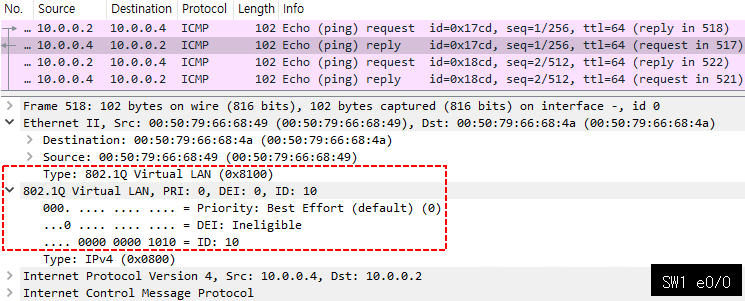

4) 서로 다른 Switch 간 동일 VLAN 통신 확인

• SW1의 Access Mode인 포트로 Import할 때, e0/1에 설정한 10번 Tag를 Frame에 추가
• SW1의 Trunk Mode인 포트로 Export할 때, e0/0에 설정한 10번 Tag가 Frame에 존재하므로 Tag 유지
• SW2의 Trunk Mode인 포트로 Import할 때, e0/0에 설정한 10번 Tag가 Frame에 존재하므로 Tag 유지
• SW2의 Access Mode인 포트로 Export할 때, e0/1에 설정한 10번 Tag를 Frame에서 제거



• SW2의 Access Mode인 포트로 Import할 때, e0/1에 설정한 10번 Tag를 Frame에 추가
• SW2의 Trunk Mode인 포트로 Export할 때, e0/0에 설정한 10번 Tag가 Frame에 존재하므로 Tag 유지
• SW1의 Trunk Mode인 포트로 Import할 때, e0/0에 설정한 10번 Tag가 Frame에 존재하므로 Tag 유지
• SW1의 Access Mode인 포트로 Export할 때, e0/1에 설정한 10번 Tag를 Frame에서 제거

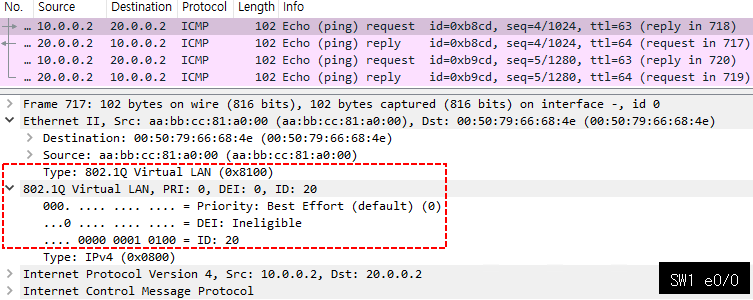

5) 서로 다른 Switch 간 동일 VLAN 통신 확인

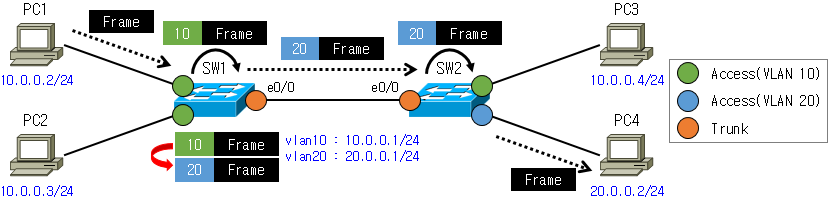

• SW1의 Access Mode인 포트로 Import할 때, e0/1에 설정한 10번 Tag를 Frame에 추가
• SW1은 Frame에 존재하는 10번 Tag가 설정된 SVI가 있는지 확인하고 D-IP가 본인 SVI가 아님을 확인하고 라우팅 테이블에서 Longest Match Rule에 의해 매칭되는 Next-Hop인 VLAN 20 Interface 방향으로 VLAN 20 Interface에 설정한 20번 Tag를 추가하여 전송하고 FDB Table을 참고하여 전송
• SW1의 Trunk Mode인 포트로 Export할 때, e0/0에 설정한 20번 Tag가 Frame에 존재하므로 Tag 유지
• SW2의 Trunk Mode인 포트로 Import할 때, e0/0에 설정한 20번 Tag가 Frame에 존재하므로 Tag 유지
• SW2의 Access Mode인 포트로 Export할 때, e0/2에 설정한 20번 Tag를 Frame에서 제거

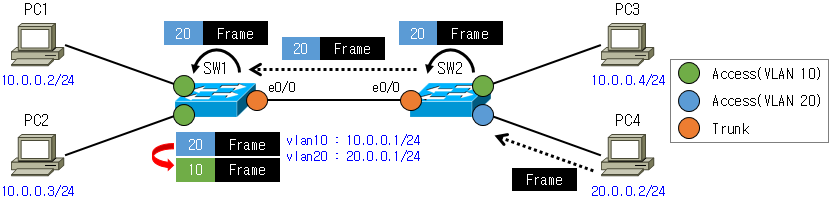

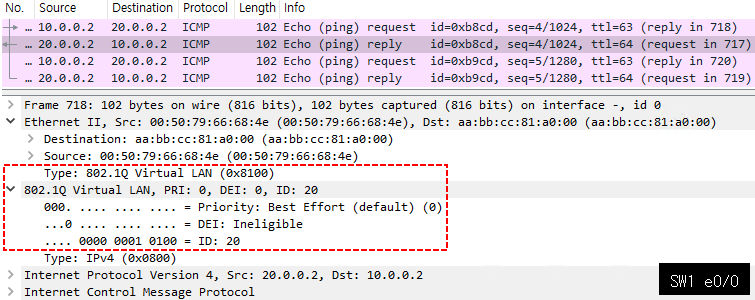

• SW2의 Access Mode인 포트로 Import할 때, e0/2에 설정한 20번 Tag를 Frame에 추가
• SW2의 Trunk Mode인 포트로 Export할 때, e0/0에 설정한 20번 Tag가 Frame에 존재하므로 Tag 유지
• SW1의 Trunk Mode인 포트로 Import할 때, e0/0에 설정한 20번 Tag가 Frame에 존재하므로 Tag 유지
• SW1은 Frame에 존재하는 20번 Tag가 설정된 SVI가 있는지 확인하고 D-IP가 본인 SVI가 아님을 확인하고 라우팅 테이블에서 Longest Match Rule에 의해 매칭되는 Next-Hop인 VLAN 10 Interface 방향으로 VLAN 10 Interface에 설정한 10번 Tag를 추가하여 전송하고 FDB Table을 참고하여 전송
• SW1의 Access Mode인 포트로 Export할 때, e0/1에 설정한 10번 Tag를 Frame에서 제거
