Juniper Packet Capture(pcap)

1. Juniper Packet Capture(pcap)

• Packet Capture(.pcap) 파일을 저장하여 Wireshark와 같은 프로그램으로 패킷 분석 가능
• 인터넷에서 'firewall filter'로 Packet Capture를 할 수 있다고 하지만 이는 MX, QFX, EX 시리즈에서는 불가능하고 SRX에서만 가능한 것으로 파악
• Packet Capture가 안 되거나 단방향만 Capture가 될 경우
  • Logical Interface[xe-0/0/0.0]로 시도하는 것을 권고
  • irb 및 ae 설정을 했을 시, 해당 인터페이스로 시도하는 것을 권고
  • irb와 ae가 동시에 설정되었을 경우, irb 인터페이스로 시도하는 것을 권고

1) Packet Capture Method - Case 1(Monitor Traffic)

USER@QFX5120-48T_01> monitor traffic interface xe-0/0/0 write-file /var/tmp/CAPTURE_MONITOR-TRAFFIC.pcap size 9000
Address resolution is ON. Use <no-resolve> to avoid any reverse lookup delay.
Address resolution timeout is 4s.
Listening on xe-0/0/0, capture size 9000 bytes

7 packets received by filter
0 packets dropped by kernel

• xe-0/0/0에서 최대 9000 byte의 패킷을 캡처하고 '/var/tmp/' 디렉터리에 'CAPTURE_MONITOR-TRAFFIC.pcap'로 저장



USER@QFX5120-48T_02> ping 1.1.1.1 count 3
PING 1.1.1.1 (1.1.1.1): 56 data bytes
64 bytes from 1.1.1.1: icmp_seq=0 ttl=64 time=10.393 ms
64 bytes from 1.1.1.1: icmp_seq=1 ttl=64 time=11.975 ms
64 bytes from 1.1.1.1: icmp_seq=2 ttl=64 time=12.308 ms

--- 1.1.1.1 ping statistics ---
3 packets transmitted, 3 packets received, 0% packet loss
round-trip min/avg/max/stddev = 10.393/11.559/12.308/0.835 ms

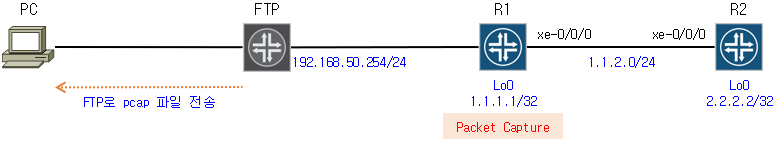

• R2 Lo0 → R1 Lo0으로 ICMP Request 전송



USER@QFX5120-48T_01> file list /var/tmp/CAPTURE_MONITOR-TRAFFIC.pcap detail
-rw-r--r--  1 USER  wheel        932 Nov 15 14:35 /var/tmp/CAPTURE_MONITOR-TRAFFIC.pcap
total files: 1

• Packet Capture를 저장한 파일의 크기가 증가한 것을 확인



USER@QFX5120-48T_01> file copy /var/tmp/CAPTURE_MONITOR-TRAFFIC.pcap ftp://USER@192.168.50.254/CAPTURE_MONITOR-TRAFFIC.pcap
Password for icraft@192.168.50.254:
ftp://icraft@192.168.50.254/CAPTURE_MONITOR-TR100% of  932  B 5613 kBps

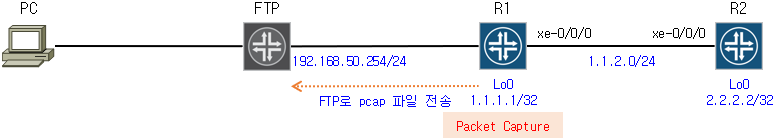

• R1에서 FTP를 이용하여 PC와 연결되어 있는 다른 장비로 Packet Capture(pcap) 파일을 전송



USER@FTP> file list /var/home/USER/ detail

/var/home/USER/:
total blocks: 308
~~~ 생략 ~~~
-rw-r--r--  1 USER 20          932 Nov 15 23:39 CAPTURE_MONITOR-TRAFFIC.pcap
~~~ 생략 ~~~
total files: 28

• Packet Capture(pcap) 파일을 수신한 장비에서 Packet Capture 파일 확인



• PC에서 FileZilla와 같은 프로그램을 이용하여 Packet Capture(pcap) 파일을 복사



• Packet Capture(pcap) 파일이 Wireshark로 열고 ICMP Request 및 Reply가 잘 캡처된 것을 확인



2) Packet Capture Method - Case 2(TCPDUMP)

USER@QFX5120-48T_01> start shell user root
Password:
root@QFX5120-48T_01:RE:0%

• shell mode로 진입



root@QFX5120-48T_01:RE:0% tcpdump -w /var/tmp/CAPTURE_TCPDUMP.pcap -i xe-0/0/0 -s 1500 -c 1000
Address resolution is ON. Use <no-resolve> to avoid any reverse lookup delay.
Address resolution timeout is 4s.
Listening on xe-0/0/0, capture size 1500 bytes

8 packets received by filter
0 packets dropped by kernel

• tcpdump란, 리눅스 계열 OS에서 송수신되는 패킷을 복사하는 기능
• tcpdump를  '/var/tmp/' 디렉터리에 'CAPTURE_TCPDUMP.pcap' 형식으로 패킷 파일 저장



옵션	설명	예시
-c	∘ 지정한 수만큼 패킷을 캡처	∘ tcpdump -c 100  → 100개의 패킷을 캡처
-i	∘ 지정한 인터페이스에서 송수신하는 패킷을 캡처	∘ tcpdump -i xe-0/0/0  → xe-0/0/0을 송수신하는 패킷을 캡처
-w	∘ 캡처한 패킷을 지정된 위치에 파일로 생성	∘ tcpdump -w /var/tmp/test.pcap  → /var/tmp 경로에 test.pcap 형식으로 캡처 파일 저장
-v	∘ 패킷 내용 상세 확인	∘ tcpdump -vi xe-0/0/0  → xe-0/0/0에서 송수신되는 패킷을 상세 확인
network, mask	∘ 특정 네트워크를 지정	∘ tcpdump network 1.1.2.0 mask 255.255.255.0  → 특정 네트워크가 통신하는 패킷을 지정하여 캡처
src	∘ Source 주소를 지정	∘ tcpdump src 1.1.1.1  → Source IP가 1.1.1.1인 패킷을 지정하여 캡처
dst	∘ Destination 주소를 지정	∘ tcpdump dst 2.2.2.2  → Destination IP가 2.2.2.2인 패킷을 지정하여 캡처
port	∘ Port 번호를 지정	∘ tcpdump port 22  → 22번 포트로 통신되는 패킷을 지정하여 캡처
&&	∘ 그리고(and)	∘ tcpdump src 1.1.1.1 && dst 2.2.2.2  → Source가 1.1.1.1이고 Destination인 2.2.2.2인 패킷을 지정하여 캡처
||	∘ 또는(or)	∘ tcpdump src 1.1.1.1 || src 2.2.2.2  → Source가 1.1.1.1 또는 Destination인 2.2.2.2인 패킷을 지정하여 캡처
!	∘ 아닌(not)	∘ tcpdump src 1.1.1.1 ! port 22  → Source가 1.1.1.1이지만 22번 포트로 통신하는 패킷을 제외하여 캡처



USER@QFX5120-48T_02> ping 1.1.1.1 count 3
PING 1.1.1.1 (1.1.1.1): 56 data bytes
64 bytes from 1.1.1.1: icmp_seq=0 ttl=64 time=9.361 ms
64 bytes from 1.1.1.1: icmp_seq=1 ttl=64 time=13.791 ms
64 bytes from 1.1.1.1: icmp_seq=2 ttl=64 time=10.513 ms

--- 1.1.1.1 ping statistics ---
3 packets transmitted, 3 packets received, 0% packet loss
round-trip min/avg/max/stddev = 9.361/11.222/13.791/1.877 ms

• R2 Lo0 → R1 Lo0으로 ICMP Request 전송



USER@QFX5120-48T_01> file list /var/tmp/CAPTURE_TCPDUMP.pcap detail
-rw-r--r--  1 root  wheel        932 Nov 15 14:37 /var/tmp/CAPTURE_TCPDUMP.pcap
total files: 1

• Packet Capture를 저장한 파일의 크기가 증가한 것을 확인



USER@QFX5120-48T_01> file copy /var/tmp/CAPTURE_TCPDUMP.pcap ftp://USER@192.168.50.254/CAPTURE_TCPDUMP.pcap
Password for icraft@192.168.50.254:
ftp://icraft@192.168.50.254/CAPTURE_TCPDUMP.pc100% of  932  B 5613 kBps

• R1에서 FTP를 이용하여 PC와 연결되어 있는 다른 장비로 Packet Capture(pcap) 파일을 전송



USER@FTP> file list /var/home/USER/ detail

/var/home/USER/:
total blocks: 308
~~~ 생략 ~~~
-rw-r--r--  1 USER 20          932 Nov 15 23:39 CAPTURE_TCPDUMP.pcap
~~~ 생략 ~~~
total files: 28

• Packet Capture(pcap) 파일을 수신한 장비에서 Packet Capture 파일 확인

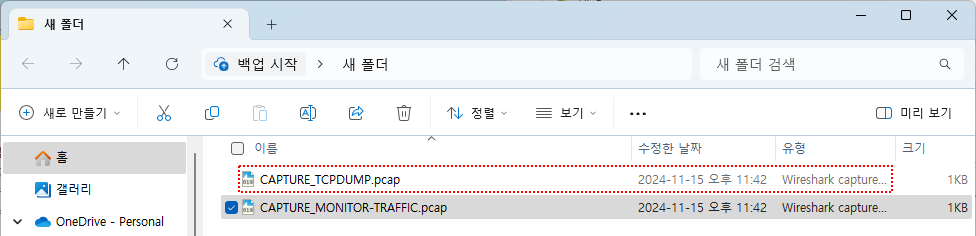

• PC에서 FileZilla와 같은 프로그램을 이용하여 Packet Capture(pcap) 파일을 복사

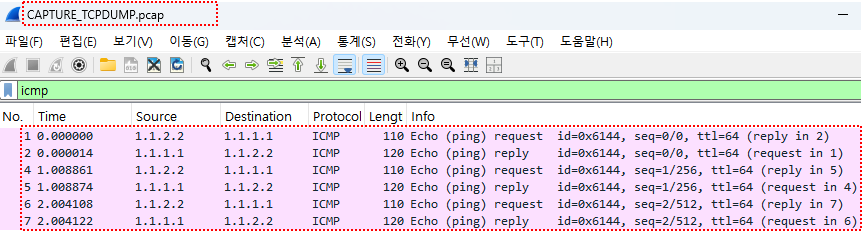

• Packet Capture(pcap) 파일을 Wireshark로 열고 ICMP Request 및 Reply가 잘 캡처된 것을 확인
