1. DHCP Relay Agent Configuration 구성도
1) DHCP Relay Agent Configuration 구성도
- DHCP 기본 개념, DHCP 동작 과정, DHCP Relay Agent 동작 과정, DHCP Basic Configuration을 먼저 학습하는 것을 권고
2) 테스트 장비
- Emulator : EVE-NG
- OS : Cisco IOL I86BI_LINUXL2-ADVENTERPRISEK9-M, Version 15.1c
2. DHCP Relay Agent Configuration
1) Relay Agent Interface IP Address Configuration
더보기
< Loopback Interface IP Address 구성 >
RELAY-AGENT(config)#interface lo0
RELAY-AGENT(config-if)#ip address 1.1.1.1 255.255.255.0
RELAY-AGENT(config-if)#no shutdown
< e0/2 Interface IP Address 구성 >
RELAY-AGENT(config)#interface e0/2
RELAY-AGENT(config-if)#no switchport
RELAY-AGENT(config-if)#ip address 1.1.2.1 255.255.255.0
< VLAN 생성 >
RELAY-AGENT(config)#vlan 10
RELAY-AGENT(config-vlan)#name VLAN10
< Interface에 VLAN Bidning >
RELAY-AGENT(config)#interface e0/0
RELAY-AGENT(config-if)#switchport mode access
RELAY-AGENT(config-if)#switchport access vlan 10
RELAY-AGENT(config-if)#no cdp enable
RELAY-AGENT(config)#interface e0/1
RELAY-AGENT(config-if)#switchport mode access
RELAY-AGENT(config-if)#switchport access vlan 10
RELAY-AGENT(config-if)#no cdp enable
< VLAN Interface에 IP Address 구성 >
RELAY-AGENT(config)#interface vlan 10
RELAY-AGENT(config-if)#ip address 10.0.0.1 255.255.255.0
RELAY-AGENT(config-if)#no shutdown
2) DHCP Server Interface IP Address Configuration
더보기
< Loopback Interface IP Address 구성 >
DHCP-SERVER(config)#interface lo0
DHCP-SERVER(config-if)#ip address 2.2.2.2 255.255.255.0
DHCP-SERVER(config-if)#no shutdown
< e0/0 Interface IP Address 구성 >
DHCP-SERVER(config)#interface e0/0
DHCP-SERVER(config-if)#no switchport
DHCP-SERVER(config-if)#ip address 1.1.2.2 255.255.255.0
DHCP-SERVER(config-if)#no shutdown
3) DHCP Server Routing Configuration
DHCP-SERVER(config)#ip route 10.0.0.0 255.255.255.0 1.1.2.1- Relay Agent 장비에서 DHCP 메시지를 Broadcast→Unicast로 변경하여 서버로 전송하면 서버는 Relay Agent의 Downlink IP Address로 DHCP 메시지를 전송해야 하므로 라우팅 정보가 필요
4) DHCP Relay Agent Configuration
RELAY-AGENT(config)#interface vlan 10
RELAY-AGENT(config-if)#ip helper-address 1.1.2.2 ## 해당 인터페이스로 DHCP 메시지 수신 시, 설정한 IP Address(DHCP Server)로 전송
5) DHCP Pool Configuration
< DHCP Pool 구성 >
DHCP-SERVER(config)#ip dhcp pool POOL-10 ## DHCP POOL Name 지정
DHCP-SERVER(dhcp-config)#network 10.0.0.0 255.255.255.0 ## 클라이언트에게 할당할 Network 지정
DHCP-SERVER(dhcp-config)#default-router 10.0.0.1 ## 클라이언트의 Default Gateway 지정
DHCP-SERVER(dhcp-config)#lease 0 0 5 ## Lease Time 지정(5 min)
DHCP-SERVER(dhcp-config)#dns-server 8.8.8.8 8.8.4.4 ## DNS Server IP 지정
DHCP-SERVER(dhcp-config)#next-server 100.0.0.1 ## TFTF Server IP 지정
DHCP-SERVER(dhcp-config)#bootfile /A/B/C ## Booting Image All Path 지정
DHCP-SERVER(dhcp-config)#netbios-name-server 100.0.0.2 100.0.0.3 ## Wins Server IP 지정
DHCP-SERVER(dhcp-config)#domain-name CISCO.COM ## Domain-Name 지정
< DHCP Pool에서제외할 IP Range 구성 >
DHCP-SERVER(config)#ip dhcp excluded-address 10.0.0.1 10.0.0.10 ## 클라이언트에게 할당할 Network 중에 제외할 IP Range 지정

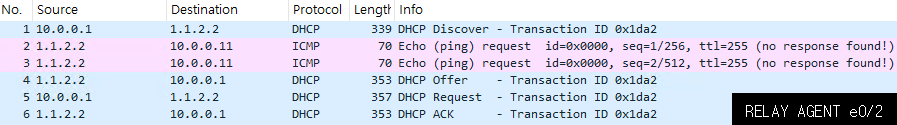

6) IP Address Allocation Procedure
CLIENT-1(config)#interface e0/0
CLIENT-1(config-if)#no switchport
CLIENT-1(config-if)#ip address dhcp
CLIENT-1(config-if)#no shutdown
- Cisco DHCP 서버는 Discovery 메시지를 수신하면 클라이언트에게 할당할 IP Address를 기준으로 ARP Request를 전송하고 Reply가 없으면 IP 충돌이 되지 않는다고 판단하여 Offer 메시지를 전송하지만 서버와 클라이언트가 동일 네트워크가 아니므로 ARP Request 대신 ICMP Request를 전송하여 IP 충돌이 있는지 확인
- 클라이언트가 처음 Discover 메시지에 Broadcast Flag를 0으로 전송하여 Offer 및 Ack 메시지를 Unicast로 전송

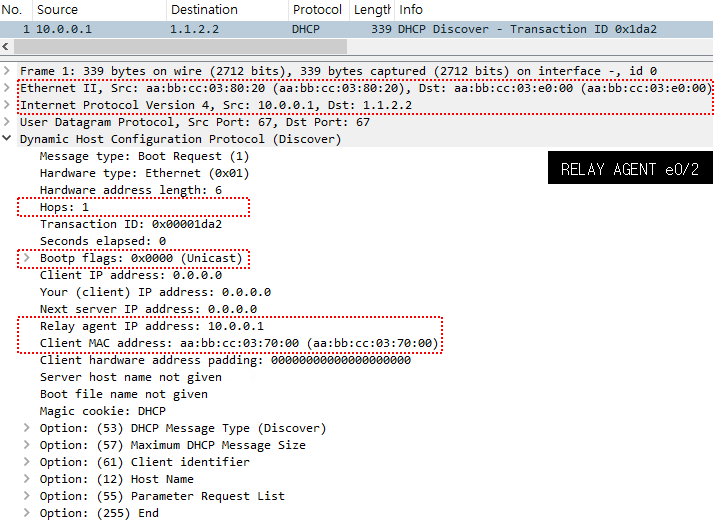

(1) Discover Message
- Relay Agent는 설정한 인터페이스로 DHCP 메시지가 Broadcast로 수신되면 설정한 DHCP 서버에게 Unicast로 전송
- Source IP를 Downlink IP Address로 구성
- Rleay Agent가 중간에서 DHCP 메시지를 처리했으므로 "Hops" 값이 1 증가하며 "Relay agent IP address"를 Downlink IP Address로 구성
(2) ICMP Request
- DHCP 서버는 클라이언트에게 할당할 IP Address가 이미 사용 중인지 확인하기 위해 ICMP Request를 전송하며 Reply가 없을 경우, 해당 IP Address를 사용하지 않는다고 판단하여 Offer 메시지를 전송
- 클라이언트와 서버가 서로 다른 네트워크에 존재하므로 ARP Request를 전송하면 할당할 IP Address가 사용 중인지 확인 불가
(3) Offer Message
- DHCP 서버는 클라이언트에게 할당해 줄 네트워크 정보와 본인의 IP Address 정보를 전송
- DHCP 서버는 아직 Binding 테이블이 생성되지 않은 상태
- DHCP 서버는 Destination IP를 Discover 메시지의 "Relay agent IP Address"로 전송
- Discover 메시지의 Broadcast Flag가 0으로 구성되어 있었으므로 Unicast로 전송
- Relay Agent는 Source IP를 Downlink IP Address로 변경하여 전송

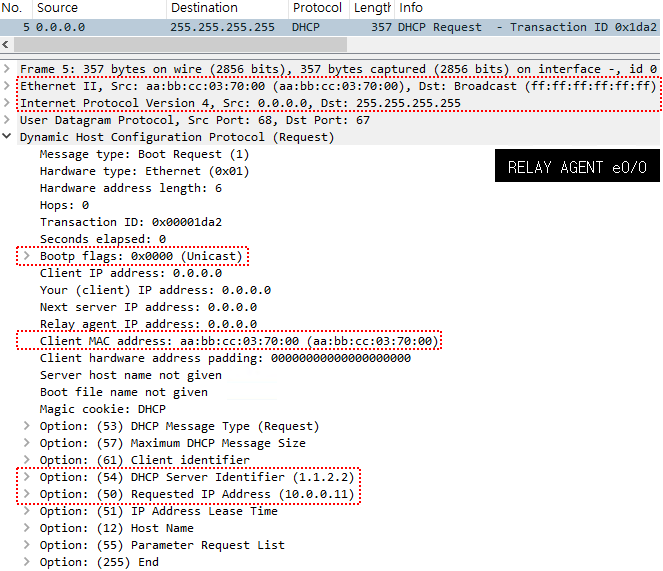

(4) Request Message
(5) Ack Message
(6) DHCP Client 확인
CLIENT-1#show ip route | begin Gateway
Gateway of last resort is 10.0.0.1 to network 0.0.0.0
S* 0.0.0.0/0 [254/0] via 10.0.0.1
10.0.0.0/8 is variably subnetted, 2 subnets, 2 masks
C 10.0.0.0/24 is directly connected, Ethernet0/0
L 10.0.0.11/32 is directly connected, Ethernet0/0CLIENT-1#show dhcp server
DHCP server: ANY (255.255.255.255)
Leases: 1
Offers: 1 Requests: 1 Acks : 1 Naks: 0
Declines: 0 Releases: 0 Query: 0 Bad: 0
DNS0: 8.8.8.8, DNS1: 8.8.4.4
NBNS0: 100.0.0.2, NBNS1: 100.0.0.3
Subnet: 255.255.255.0 DNS Domain: CISCO.COMCLIENT-1#show dhcp lease
Temp IP addr: 10.0.0.11 for peer on Interface: Ethernet0/0
Temp sub net mask: 255.255.255.0
DHCP Lease server: 1.1.2.2, state: 5 Bound
DHCP transaction id: A6
Lease: 300 secs, Renewal: 150 secs, Rebind: 259 secs
Temp default-gateway addr: 10.0.0.1
Next timer fires after: 00:01:59
Retry count: 0 Client-ID: cisco-aabb.cc03.7000-Et0/0
Client-ID hex dump: 636973636F2D616162622E636330332E
373030302D4574302F30
Hostname: CLIENT-1
(7) DHCP Server 확인
DHCP-SERVER#show ip dhcp pool
Pool POOL-10 :
Utilization mark (high/low) : 100 / 0
Subnet size (first/next) : 0 / 0
Total addresses : 254
Leased addresses : 1
Excluded addresses : 10
Pending event : none
1 subnet is currently in the pool :
Current index IP address range Leased/Excluded/Total
10.0.0.12 10.0.0.1 - 10.0.0.254 1 / 10 / 254DHCP-SERVER#show ip dhcp binding
Bindings from all pools not associated with VRF:
IP address Client-ID/ Lease expiration Type
Hardware address/
User name
10.0.0.11 0063.6973.636f.2d61. Nov 24 2024 09:38 AM Automatic
6162.622e.6363.3033.
2e37.3030.302d.4574.
302f.30
6) IP Address Renewal Procedure
- Lease Time을 Renewal 하기 위해 사용되는 Request 및 Ack 메시지는 Unicast로 전송하므로 Relay Agent에서 재처리하는 동작 없이 진행
- 기존에 Renewal을 하기 위해 사용되는 Request 및 Ack 메시지와 동일
(1) Request Message
(2) Ack Message
7) IP Address Release Procedure
- 네트워크 정보를 반납하기 위해 사용되는 Release 메시지는 Unicast로 전송하므로 Relay Agent에서 재처리하는 동작 없이 진행
- 기존에 네트워크 정보를 반납하기 위해 사용되는 Release 메시지와 동일

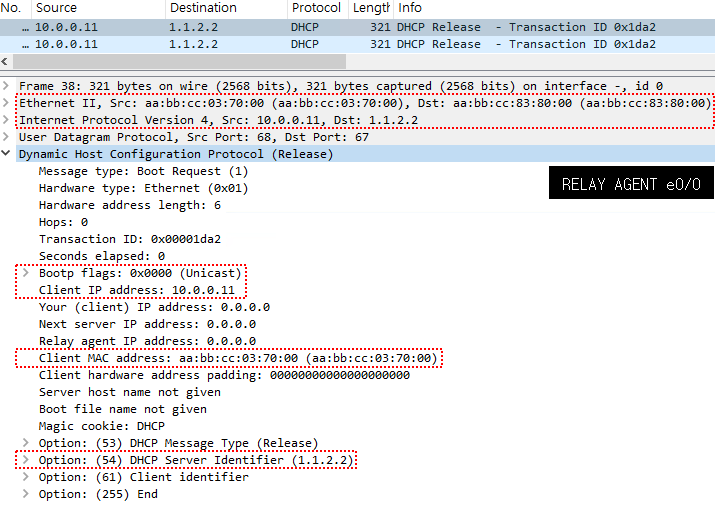

(1) Release Message
