[Casts] Multicast 동작 방식

1. Introduction to Multicast Address

1) Introduction to Multicast Address

• 한 번의 전송으로 데이터를 특정 그룹에 있는 여러 장비에 동시에 전송하는 것을 의미
• IP의 Multicast는 D Class를 사용





2. Network Devices Receives Multicast

1) Hub Receives Multicast

• Unicast, Multicast, Broadcast 등 어떤 프레임이 수신되어도 Flooding



2) Bridge Receives Multicast

• S-MAC Learning 하고 D-MAC이 Multicast임을 확인하고 Flooding

  • 패킷의 D-MAC이 FDB에 정보가 있으면 Known Unicast로 분류하여 Forwarding
  • 패킷의 D-MAC이 FDB에 정보가 없으면(BUM Traffic) Flooding
• Bridge는 모든 포트가 1개의 VLAN에 포함



3) Switch Receives Multicast

• S-MAC Learning 하고 D-MAC이 Multicast임을 확인하고 동일 VLAN에 속한 모든 포트로 Flooding

  • 즉, 동일 VLAN에 속하지 않은 포트로는 Multicast 패킷을 미전달
• Multicast를 전달도 하지만 자신도 해당 패킷을 처리해야 하는지 확인이 필요
• Switch에 VRRP가 설정되어 있지 않으면 D-MAC이 VRRP임을 확인하면 본인이 처리하지 않아도 되는 패킷으로 분류되어 Drop

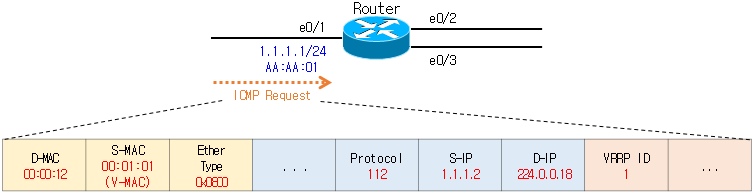

• Switch에 VRRP가 설정되어 있으면 D-MAC을 확인하고 EtherType이 IP임을 확인하고 D-IP가 VRRP임을 확인하여 자신이 처리해야 하는 패킷임을 확인하고 Protocol이 VRRP 임을 확인하고 VRRP Header 중 VRRP ID 정보를 확인해 Switch에 설정된 VRRP 정보와 일치하면 패킷을 처리하고 정보가 다르면 Drop



4) Host Receives Multicast

• Host는 Hub, Bridge, Switch와 같이 추가로 Multicast 패킷을 미전달
• S-MAC Learning 하고 D-MAC이 Multicast임을 확인하고 자신이 수신한 Multicast 패킷을 처리해야 하는지 판단
• VRRP가 설정되어 있지 않은 Host는 D-MAC이 Multicast인 패킷을 처리할 필요가 없으므로 수신한 패킷을 Drop



5) Router Receives Multicast

• Routed Interface로 구성된 경우에 Hub, Bridge, Switch와 같이 추가로 Multicast 패킷을 미전달
• S-MAC Learning 하고 D-MAC이 Multicast임을 확인하고 동일 VLAN에 속한 모든 포트로 Flooding
  • 즉, 동일 VLAN에 속하지 않은 포트로는 Multicast 패킷을 미전달
• Multicast를 전달도 하지만 자신도 해당 패킷을 처리해야 하는지 확인이 필요
• Router에 VRRP가 설정되어 있지 않으면 D-MAC이 VRRP임을 확인하면 본인이 처리하지 않아도 되는 패킷으로 분류되어 Drop

• Router에 VRRP가 설정되어 있으면 D-MAC을 확인하고 EtherType이 IP임을 확인하고 D-IP가 VRRP임을 확인하여 자신이 처리해야 하는 패킷임을 확인하고 Protocol이 VRRP 임을 확인하고 VRRP Header 중 VRRP ID 정보를 확인해 Router에 설정된 VRRP 정보와 일치하면 패킷을 처리하고 정보가 다르면 Drop



---

• 본 글은 Multicast 동작 방식에 대한 설명이며 아래 링크로 연결된 유튜브 내용을 참고하여 작성
• 해당 유튜버에게 블로그 업로드를 허가받았으며 원본 내용을 보고 싶으신 분들은 아래 영상을 참고
• URL : https://www.youtube.com/watch?v=OZxGdEYxV6c
